歡迎訪問深圳市宏圖硅膠科技有限公司網站
<tr id="0mqoq"></tr>
| 硬度：15-40 | 硫化劑添加：2-3 |
| 外觀：半透明/乳白 | 密度：1.08-1.09g/cm3 |
| 線收縮率：0.3% | 常規包裝：25/200kg |
文化石模具硅橡膠簡介
文化石模具硅膠是一種用于文化石翻模的液體硅膠，一般硬度會稍高30-40度為宜。文化石模具硅膠適用于文化石，人造石頭，羅馬柱，歐式構件，水泥等制品翻模復制生產模具使用。
文化石模具硅橡膠用途
文化石模具硅橡膠適用于大型的石頭、石膏、水泥件、文化石、人造石、羅馬柱、石雕等家具建筑裝飾裝潢產品的翻模復制；也可用于仿真動植物雕塑、樹脂工藝品、石膏工藝禮品、波利工藝品、佛雕工藝品等多種行業的工藝擺飾件產品復制及硅膠模具制作。硬度推薦范圍30-40邵氏度，根據客戶產品需求和工藝進行最終硬度值確定。
文化石模具硅橡膠特點
1.抗撕裂性能強，耐高低溫、耐酸堿、耐老化；
2.流動性好，易排泡，易脫模，做出來的產品不泛白；
3.硅膠模具翻模次數多，使用壽命長久；
4.線收縮率低于千分之一；
5.產品顏色、硬度、粘度、操作時間均可按需調配。

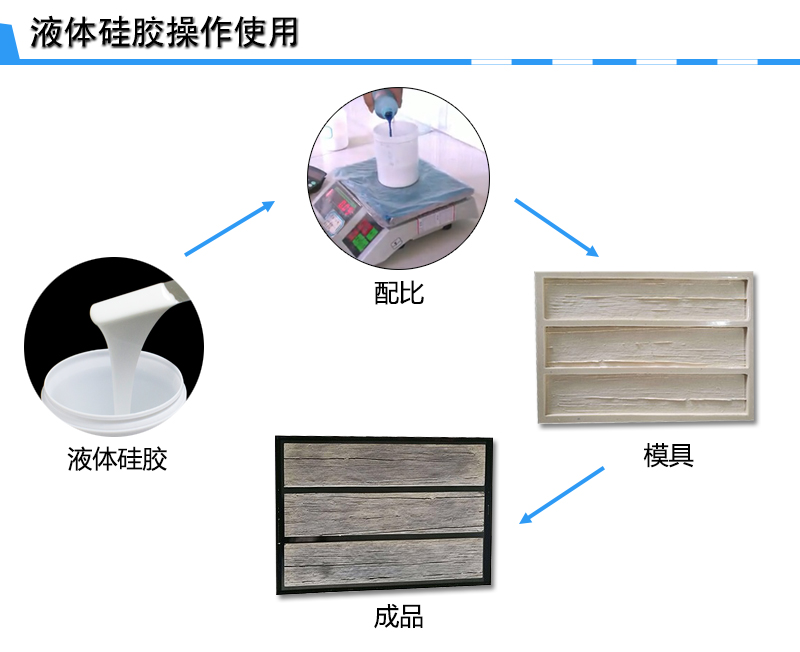

文化石模具硅橡膠操作
1.將文化石模具硅膠與固化劑按重量比100：2-2.5的比例混合攪拌均勻；
2.將混合攪拌均勻好的硅膠放入抽真空機進行抽真空處理，這樣會使做出來的成品更加平滑無氣泡；(若無抽真空機，可延長固化時間，使硅膠自然排泡，但效果不是很理想）。
3.把已經制作好的模種及模框噴（涂）上脫模劑，并把模種放置固定在正中間，將抽完真空的硅膠緩慢平穩的倒入模框內直至模具硅膠完全覆蓋模種，然后靜止等其固化；
4.待硅膠完全固化后即可進行脫模，取出硅膠模具進行邊緣處理，一般脫模后的硅膠模具建議放置24小時后在投入使用，這樣會延長硅膠模具的使用壽命。
液體文化石模具硅膠操作注意
1.硅膠與固化劑一定要攪拌均勻，避免出現硅膠不固化現象；
2.配置好的液體硅膠要在可操作的時間內盡量用完；
3.原模型產玻璃、陶瓷或涂有涂料時，原模型用洗發香波溶液或肥皂水均勻涂一遍，待水份揮發后，再灌注或刷涂模具硅膠，有利于更好脫模。
文化石模具硅橡膠參數
| 顏色 | 白色/半透明 | |||||
| 硬度（邵氏A） | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
| 硫化劑添加（%） | 2-3 | |||||
| 動力粘（mPa.s） | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
| 拉伸強度（MPa） | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
| 撕裂強（KN/m） | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
| 伸長率（%） | 380 | 530 | 410 | 420 | 450 | 180 |
| 密度（g/cm3） | 1.08 | 1.09 | ||||
| 操作時間（min) | 30-50 | 30-40 | 30-50 | |||
| 硫化時間（h） | 4-5 | 3-4 | 4-5 | |||
| 線收縮率（%） | 0.3 | |||||
| 常規包裝（kg） | 25/200 | |||||
注: 以上參數僅為常規參數，如有特殊需求請與我司聯系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調整提供。
